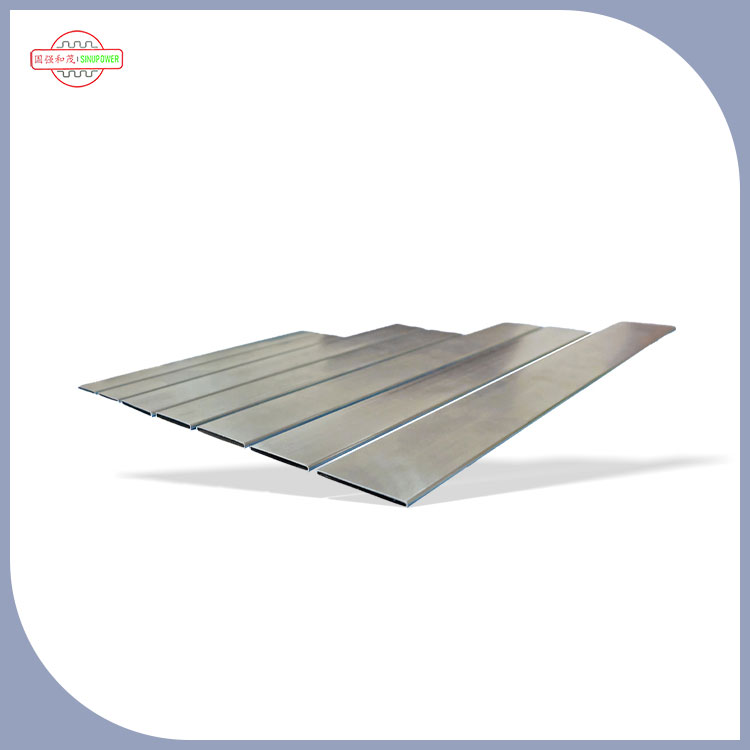

Laser Welded Leak Proof Connection Heater Core Tubing

Para sa mga tagagawa ng automotive HVAC, ang pagiging maaasahan ng heater core ay nagsisimula sa integridad ng tube seam.Sinupower- isang nakatuonManufacturerng katumpakan aluminyo thermal bahagi - gumagawaLaser Welded Leak Proof Connection Heater Core Tubinggamit ang high-power fiber laser technology. Ang prosesong ito ay lumilikha ng tuluy-tuloy, homogenous na weld seam na nag-aalis ng mga daanan ng pagtagas na karaniwan sa resistance-welded o mechanically seamed na mga tubo. Pina-maximize ng B-type na flattened profile ang surface area para sa heat transfer habang tinitiyak ng laser-welded seam ang integridad ng istruktura sa ilalim ng thermal cycling at coolant pressure. Ang resulta: mga heater core na gumagana nang maaasahan sa buong buhay ng serbisyo ng sasakyan. Bilang nangungunatagagawa ng heater core tubing, Naghahain ang Sinupower sa mga supplier ng automotive HVAC sa buong mundo na may mga maaasahang solusyong hindi tinatablan ng tubig.

Bakit Mahalaga ang Laser Welding para sa Heater Core Tubing

Sinupower'sLaser Welded Leak Proof Connection Heater Core Tubingay ginawa gamit ang isang proseso na naghahatid ng masusukat na mga pakinabang kumpara sa maginoo na pamamaraan ng paggawa ng tubo:

Pagganap ng Zero-Leak

• Ang laser welding ay gumagawa ng tuluy-tuloy, homogenous na weld seam na walang porosity o micro-cracks - inaalis ang pangunahing failure mode ng mga heater core.
• Tinitiyak ng pare-parehong lalim ng pagpasok ng weld (karaniwang 0.5–1.2mm) ang magkasanib na tugma o lumalampas sa lakas ng base material.
• Ang pagsusuri sa pagtagas ng helium sa bawat batch ng produksyon ay nagpapatunay sa mga rate ng pagtagas sa ibaba 0.5 g/taon bawat tubo.
• Walang kinakailangang post-weld filler material, na nag-aalis ng panganib ng flux residue o braze alloy embrittlement.

Superior Heat Transfer Efficiency

• Ang flattened B-type na profile ay nagpapataas ng surface area-to-volume ratio, na nagbibigay-daan sa mas mabilis na paglipat ng init mula sa coolant patungo sa cabin air.
• Ang makinis na panloob na bore ay nagpapaliit ng paglaban sa daloy at pagbaba ng presyon sa core ng heater.
• Ang pare-parehong kapal ng pader (tolerance ±0.05mm) ay nagsisiguro ng pare-parehong thermal conductivity sa buong haba ng tubo.

Pinahusay na Durability Sa ilalim ng Thermal Cycling

• Ang laser welding ay lumilikha ng metallurgical bond na lumalaban sa paulit-ulit na thermal expansion at contraction nang walang fatigue cracking.
• Tugma sa mga aluminyo na haluang metal na AA3003 at AA3102, na pinili para sa kanilang mahusay na thermal conductivity (200–220 W/m·K) at formability.
• Na-validate para sa 10,000+ thermal cycle mula -40°C hanggang +120°C nang walang pagkasira ng weld.

Malinis, Walang Flux na Paggawa

• Tinatanggal ng laser welding ang pangangailangan para sa flux o brazing paste, binabawasan ang panganib sa kontaminasyon at pinapasimple ang downstream na pagpupulong.
• Walang weld spatter o surface oxidation – ang mga tubo ay handa na para sa fin attachment at header brazing kaagad pagkatapos ng welding.
• Ang pare-parehong weld bead geometry ay nagbibigay-daan para sa automated fin insertion at core stacking nang walang mga isyu sa alignment.

Laser Welded B-Type Tube kumpara sa Conventional Seamed Tube

Proseso ng Paggawa – Mula Coil hanggang Tapos na Tube

Ang produksyon ngLaser Welded Leak Proof Connection Heater Core Tubingsumusunod sa isang mahigpit na kinokontrol na anim na hakbang na proseso mula sa coil stock hanggang sa natapos na tubo:

Hakbang 1 – Pagpili ng Materyal

• Mga base na materyales: Aluminum alloys AA3003 at AA3102, pinili para sa thermal conductivity, formability, at brazing compatibility.
• Sinuri ang papasok na stock ng coil para sa komposisyon ng kemikal at kalidad ng ibabaw.
• Saklaw ng kapal ng materyal: 0.20mm hanggang 0.60mm depende sa mga kinakailangan sa aplikasyon.

Hakbang 2 - Pagbubuo ng Strip

• Ang aluminyo strip ay roll-formed sa isang B-type na profile - ang flattened, oval cross-section na katangian ng heater core tubes.
• Tinitiyak ng precision forming dies ang pare-parehong sukat ng profile sa buong haba ng coil.
• Sinusubaybayan ng in-line na pagsukat ng laser ang geometry ng profile upang mapanatili ang mga pagpapaubaya.

Hakbang 3 – Laser Welding

• Ang high-power fiber laser (1–3 kW) ay naghahatid ng nakatutok na enerhiya sa tube seam, na lumilikha ng isang keyhole weld na may malalim na pagtagos at makitid na lapad.
• Pinoprotektahan ng shielding gas (argon o helium) ang weld pool mula sa oksihenasyon.
• Sinusubaybayan ng real-time na weld monitoring ang penetration depth, weld width, at porosity – awtomatikong tinatanggihan ang mga out-of-spec na seksyon.

Hakbang 4 – Weld Seam Annealing

• Ang localized na post-weld annealing ay nagpapagaan ng natitirang stress sa weld zone nang hindi naaapektuhan ang batayang init ng ulo.
• Tinitiyak na ang weld area ay may katulad na ductility at formability sa natitirang bahagi ng tubo.

Hakbang 5 – Pag-size at Cut-to-Length

• Ang mga tubo ay na-calibrate sa mga huling sukat sa pamamagitan ng isang serye ng mga sizing dies.
• Gupitin sa mga haba na tinukoy ng customer gamit ang precision sawing o shearing equipment.
• Ang mga dulo ay tinanggal at inihanda para sa pagpapasok ng palikpik o pagkakabit ng header.

Hakbang 6 – 100% Pagsubok sa Leak

• Ang bawat tubo ay sumasailalim sa helium mass spectrometry leak testing para ma-verify ang leak-proof na performance.
• Pamantayan sa pagtanggap: ≤0.5 g/taon na pagtagas.
• Awtomatikong tinatanggihan ang mga tubo na hindi sumusubok – tinitiyak na walang mga depektong tubo ang umaalis sa linya ng produksyon.

Focus ng Application – Mga Heater Core para sa Automotive HVAC

Bilang isang pinagkakatiwalaanautomotive heater core tube supplier, ang mga produkto ng Sinupower ay naka-deploy sa maraming platform ng sasakyan:

Pangunahing Aplikasyon

• Mga sistema ng HVAC ng sasakyang pampasahero:Core component para sa cabin heating sa mga sedan, SUV, at light truck.
• Kontrol sa klima ng sasakyang pangkomersyal:Heavy-duty heater core para sa mga trak, bus, at kagamitan sa labas ng highway.
• Pamamahala ng thermal ng sasakyang de-kuryente:Isinama sa EV heating system (heat pump o resistive heating configurations).
• HVAC air handling units:Ginagamit sa mga aplikasyon ng pagpapainit ng gusali at industriya kung saan kinakailangan ang mga compact, leak-proof na heat exchanger.

Mga Punto ng Pagsasama sa Heater Core Assembly

• Ang mga tubo ay ipinapasok sa pagitan ng mga fin stack at pinalawak o brazed upang mabuo ang core block.
• Ang mga dulo ng tubo ay konektado sa mga header ng inlet/outlet sa pamamagitan ng brazing o mechanical joining.
• Ang coolant (engine coolant o EV heating fluid) ay dumadaloy sa loob ng tubo, habang ang hangin ay dumadaan sa may palikpik na panlabas.
• Ang paglipat ng init ay nangyayari mula sa likido sa pamamagitan ng dingding ng tubo at mga palikpik sa hangin ng cabin.

Pagkatugma sa Mga Proseso ng Pagpupulong

• Ang aming tubing ay tugma sa parehong kinokontrol na atmosphere brazing (CAB) at vacuum brazing na proseso.
• Ang makinis, walang oxide na weld seam ay hindi nangangailangan ng karagdagang paglilinis bago ang pagpapatigas - binabawasan ang mga hakbang sa proseso at mga panganib sa kontaminasyon.
• Maaaring i-customize ang mga profile at haba ng tubo upang magkasya sa mga partikular na core geometries at mga kinakailangan sa platform ng sasakyan.

Mga Sertipikasyon ng Kalidad at Pamantayan sa Paggawa

Ang mga proseso ng pagmamanupaktura ng Sinupower ay tumatakbo sa ilalim ng mga sumusunod na certified system:

📋 Ang buong mga kopya ng sertipiko ay makukuha kapag hiniling.

Intelektwal na Ari-arian

• 2 mga patent ng imbensyon– kabilang ang isang proprietary laser welding positioning system para sa mga B-type na tubo.
• 15 patent ng disenyo– sumasaklaw sa mga natatanging profile ng tubo at heater core geometries.
• 16 na mga patent ng modelo ng utility– nakatutok sa mga pagpapabuti sa pagbubuo ng tubo at mga proseso ng hinang.

Mga Kakayahang Pag-customize para sa Heater Core Tubing

Dimensional Pagpapasadya

• Lapad ng tubo:12mm hanggang 40mm (tinukoy ng customer)
• Taas ng tubo:1.5mm hanggang 5.0mm (flattened profile)
• Kapal ng pader:0.20mm hanggang 0.60mm
• Haba:100mm hanggang 2,000mm (cut-to-length bawat order)
• Pagpapahintulot:±0.05mm sa mga kritikal na sukat

Alloy at Coating Options

• AA3003:Standard na haluang metal – magandang thermal conductivity at formability, corrosion-resistant.
• AA3102:Mas mataas na lakas na variant - angkop para sa mas mataas na presyon o mas hinihingi na mga aplikasyon.
• Paggamot sa ibabaw:Opsyonal na zinc-flake coating o conversion coating para sa pinahusay na corrosion resistance.

Mga Opsyon sa End-Form

• Square cut– pamantayan para sa pagpapasok ng header
• Chamfered dulo– para sa mas madaling pagpupulong at pagkakabit ng seal
• Pinalawak na mga dulo– para sa mekanikal na mga koneksyon sa header
• Mga custom na profile sa pagtatapos– bawat pagguhit ng customer

Proseso ng Pag-unlad

1. Pagsusumite ng kinakailangan:Nagbibigay ang customer ng mga detalye, mga guhit, o mga target sa pagganap.
2. Pagsusuri sa pagiging posible:Sinusuri ng pangkat ng engineering ang mga parameter ng materyal, profile, at welding.
3. Disenyo ng tool:Ang pagbuo at welding dies ay ginawa sa bahay.
4. Prototype run:Hanggang sa 100 piraso para sa pagpapatunay ng customer - gastos lamang.
5. Produksyon:Full-scale manufacturing na may PPAP Level 3 na available.
6. Paghahatid:Naka-iskedyul na mga pagpapadala na may mga sertipiko ng materyal at mga ulat ng inspeksyon.

Quality Assurance – Paano Namin Tinitiyak ang Maaasahang Weld Quality

Bawat batch ngLaser Welded Leak Proof Connection Heater Core Tubingsumasailalim sa aming mahigpit na balangkas ng kontrol sa kalidad:

Kontrol ng Raw Material

• Aluminum coils na galing sa ISO 14001-certified smelter na may ganap na traceability ng materyal.
• Papasok na inspeksyon: komposisyon ng kemikal (OES), kalidad ng ibabaw, at pag-verify ng kapal.

Mga In-Process na Kontrol

• Nabubuo:Real-time na pagsubaybay sa dimensyon na may kontrol sa feedback upang mapanatili ang katumpakan ng profile.
• Laser welding:Patuloy na sinusubaybayan ang power, speed, at shielding gas flow. Na-verify ang kalidad ng weld seam sa pamamagitan ng inline optical coherence tomography (OCT).
• Pagsusuri:Na-localize ang induction annealing na may pagsubaybay sa temperatura upang matiyak ang pare-parehong istraktura ng butil sa weld zone.

Pangwakas na Inspeksyon

• Dimensional:OD, lapad, taas, at kapal ng pader na sinusukat sa 3 puntos bawat tubo.
• Pagsubok sa pagtagas:Helium mass spectrometry – 100% ng mga tubo, ≤0.5 g/taon.
• Inspeksyon ng weld:Visual at mikroskopiko na pag-verify ng pagpapatuloy ng weld seam.
• Mekanikal:Mga tensile at burst test bawat batch ng heat-treatment.

Tinitiyak ng mga pamamaraang ito na ang bawat kargamento ay nakakatugon sa mahigpit na mga kinakailangan sa kalidad ng mga aplikasyon ng automotive HVAC.

Sustainability at Environmental Compliance

Kahusayan ng Enerhiya

• Ang laser welding ay kumokonsumo ng mas kaunting enerhiya kaysa sa tradisyonal na pagpapatakbo ng brazing furnace - binabawasan ang ating carbon footprint.
• Ang teknolohiya ng regenerative burner sa mga proseso ng pagsusubo ay binabawasan ang pagkonsumo ng gas ng 18%.

Pag-recycle at Pagbawas ng Basura

• 98% na paggamit ng materyal – lahat ng aluminum scrap ay pinaghiwalay at ibinalik sa mga sertipikadong recycler.
• Walang flux o brazing paste ang ginagamit sa proseso ng welding, na nag-aalis ng mga mapanganib na daloy ng basura.

Pagsunod

• Sumusunod sa RoHS – walang pinaghihigpitang substance sa mga materyales o proseso.
• Sumusunod ang REACH – lahat ng mga haluang metal at mga kemikal na nagpoproseso ay nakakatugon sa kasalukuyang mga pamantayan sa kapaligiran ng EU.

Mga Madalas Itanong Tungkol sa Laser Welded Heater Core Tubing

Makipag-ugnayan sa Sinupower – Heater Core Tubing Solutions

Naghahatid ang SinupowerLaser Welded Leak Proof Connection Heater Core Tubingna nagbibigay-daan sa mga automotive HVAC manufacturer na makagawa ng mga heater core na may higit na maaasahan, pare-parehong thermal performance, at mas mababang kabuuang gastos sa produksyon. Iniimbitahan namin ang mga OEM, tier-one na supplier ng HVAC, at heater core manufacturer na makipag-ugnayan sa amin para sa mga sample, teknikal na datasheet, o isang collaborative na pagsusuri sa disenyo.
