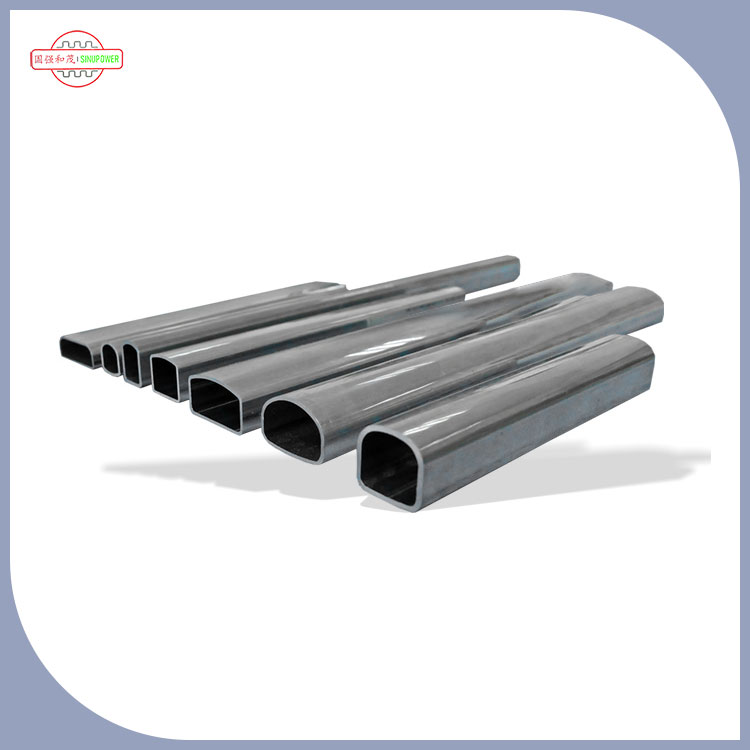

Sinupower Heat Transfer Tubes Changshu Ltd.- isang sertipikadongManufacturer at ExporterngPinakamataas na Thermal Dissipation D-Type Condenser Header Pipe— naghahatid ng precision-extruded aluminum manifolds na inengineered para sa pamamahagi at pagkolekta ng nagpapalamig sa mga D-type na condenser system. Ang aming D-shaped na profile ay idinisenyo upang suportahan ang mahusay na pagpapalitan ng init sa mga komersyal at pang-industriyang thermal management application.
1. Core Function at Design Engineering
AngPinakamataas na Thermal Dissipation D-Type Condenser Header Pipenagsisilbing pangunahing pamamahagi ng nagpapalamig at manifold ng koleksyon sa mga D-type na condenser system. Ang hugis-D na cross-section ay nagbibigay ng mga partikular na benepisyo sa engineering para sa mga application ng condenser:
🔹 Pamamahagi ng Nagpapalamig
- Nagsisilbing inlet at outlet manifold para sa condenser tubes
- D-shaped geometry na idinisenyo para sa pare-parehong pamamahagi ng daloy ng nagpapalamig
- Sinusuportahan ang maramihang nagpapalamig: R-410A, R-32, CO₂ (R-744)
- Tugma sa iba't ibang mga configuration ng port (bilog, hugis-itlog, slotted)
🔹 Suporta sa Heat Exchange
- Pinapadali ang pagbabago ng bahagi ng nagpapalamig mula sa singaw patungo sa likido
- Konstruksyon ng aluminyo na may 167 W/m·K thermal conductivity
- Idinisenyo para sa pagsasama sa mga stock ng palikpik ng aluminyo
- Sinusuportahan ang kahusayan ng enerhiya ng system sa pamamagitan ng mga na-optimize na daanan ng daloy
2. Pagpili ng Materyal - Aluminum Alloy 6061-T6
Pinipili ng Sinupower ang high-grade aluminum alloy 6061-T6 at 6063-T5 para saPinakamataas na Thermal Dissipation D-Type Condenser Header Pipebatay sa na-verify na mga katangian ng materyal:
167
Thermal Conductivity (W/m·K) — na-verify na materyal na ari-arian
2.70
Densidad (g/cm³) — 40% mas magaan kaysa sa tanso (8.96 g/cm³)
520+
Salt Spray Resistance (oras, ASTM B117) — karaniwang paraan ng pagsubok
📋 Tala ng Data:Ang thermal conductivity, density, at corrosion resistance figure ay inilathala ng mga materyal na katangian ng 6061-T6 aluminum alloy. Ang aktwal na pagganap ng bahagi ay nakasalalay sa disenyo ng system, mga kondisyon ng pagpapatakbo, at pagsasama sa iba pang mga bahagi. Inirerekomenda ng Sinupower ang pagpapatunay na partikular sa customer.
⚖️ Kalamangan sa Timbang
- 40% na mas magaan kaysa sa katumbas na mga tansong header (2.70 vs 8.96 g/cm³)
- Binabawasan ang structural load sa mga condenser frame at suporta
- Mas mababang mga gastos sa kargamento para sa maramihang internasyonal na pagpapadala
- Mas madaling paghawak sa panahon ng pag-install at pagpapanatili
🛡️ Pagganap ng Kaagnasan
- Sinubukan ayon sa pamantayan ng pag-spray ng asin ng ASTM B117
- Self-healing oxide layer sa ilalim ng normal na kondisyon ng atmospera
- Compatible sa aluminum fin materials — walang galvanic isolation na kailangan
- RoHS at REACH compliant
3. Karaniwan at Custom na Mga Detalye
Ang Sinupower ay gumagawa ngPinakamataas na Thermal Dissipation D-Type Condenser Header Pipesa mga sumusunod na pamantayan at nako-customize na mga pagsasaayos:
| Parameter |
Karaniwang Saklaw |
Custom na Pagpipilian |
| Panlabas na diameter ng tubo (mm) |
19.05 – 127.0 |
✓ Bawat drawing |
| Kapal ng pader (mm) |
0.9 – 3.2 |
✓ Bawat drawing |
| Haba (mm) |
300 – 6,000 |
✓ Bawat drawing |
| D-flat na lapad (mm) |
12 – 85 |
✓ Bawat drawing |
| Alloy grade |
6061-T6, 6063-T5 |
✓ 3003, 5052 ang available |
| Paggamot sa ibabaw |
Mill finish, anodized (clear/gold), epoxy coating |
✓ Bawat kinakailangan |
| Configuration ng port |
Bilog, hugis-itlog, may slotted |
✓ Pagguhit ng bawat customer |
| Pagpaparaya |
±0.05 mm |
✓ Available ang mas mahigpit na pagpapaubaya |
4. Quality Validation at Certifications
🏭 Kontrol sa Produksyon
- In-line na eddy current testing (ASTM E426)
- 100% dimensional na inspeksyon ng CMM sa mga sample na batch
- Pagsubok ng burst pressure: 1.5× na minimum na presyon ng disenyo
- Full raw material traceability mula sa pagkatunaw hanggang sa matapos
- SPC monitoring sa buong produksyon
📜 Mga Sertipikasyon
- IATF16949 (Reg. 123456-789) — pamantayan ng kalidad ng sasakyan
- ISO9001:2015 (CN-45678-2020) — pamamahala ng kalidad
- ISO14001:2015 — pamamahala sa kapaligiran
- ISO45001:2018 — kalusugan at kaligtasan sa trabaho
- Sumusunod: RoHS, REACH, AHRI 210/240
5. Mga Segment ng Pangunahing Application
AngPinakamataas na Thermal Dissipation D-Type Condenser Header Pipeay ginagamit sa mga thermal management system sa maraming industriya:
-
Komersyal na HVAC— Air-cooled condenser, chillers, rooftop units
-
Pagpapalamig— Cold storage, display case, transport refrigeration
-
Mga Heat Pump— Air-to-water, air-to-air, at geothermal system
-
Pang-industriya na Paglamig— Power station dry cooling, proseso ng paglamig
-
Automotive at EV— Mga condenser na nagpapalamig ng baterya, mga module ng pamamahala ng thermal
6. Paano Naghahambing ang Sinupower Laban sa Mga Alternatibong Supplier?
Sinupower'sPinakamataas na Thermal Dissipation D-Type Condenser Header Pipeay ginawa sa mahigpit na pamantayan ng kalidad. Ang sumusunod na paghahambing ay nagha-highlight ng mga napapatunayang pagkakaiba sa mga kakayahan at sertipikasyon:
| Pamantayan sa Pagpili |
Sinupower |
Karaniwang Supplier A |
Karaniwang Supplier B |
| Na-certify ng IATF16949 |
✔ Oo |
Hindi |
✔ Oo |
| Dimensional tolerance na kakayahan |
±0.05 mm |
±0.15 mm (sinipi) |
±0.08 mm (sinipi) |
| In-house na disenyo ng tool |
✔ 90+ kagamitan |
Outsourced |
Bahagyang |
| Portfolio ng patent |
33 aktibo |
2–5 |
8–12 |
| Karaniwang lead time |
15–25 araw ng trabaho |
25–35 araw ng trabaho |
20–30 araw ng trabaho |
| Suporta sa custom na profile |
Buong OEM/ODM |
Limitado |
Puno |
| Mga ulat ng pagsubok ng third-party |
Available kapag hiniling |
Dagdag bayad |
Available |
📋 Tandaan:Ang impormasyon ng kakumpitensya ay batay sa data ng industriya na available sa publiko at feedback ng customer. Inirerekomenda ng Sinupower ang direktang pagpapatunay ng mga kakayahan ng supplier.
7. Suporta sa Engineering at Pag-customize
-
Konsultasyon sa disenyo:Sinusuri ng aming koponan sa engineering ang mga guhit ng customer at nagbibigay ng pagsusuri sa pagiging posible.
-
Pagbuo ng prototype:Mga sample na header na ginawa sa loob ng 10–15 araw ng trabaho na may buong dimensional na ulat.
-
Disenyo at paggawa ng amag:In-house tooling kakayahan ay nag-aalis ng panlabas na dependency.
-
Suporta pagkatapos ng benta:Gabay sa pag-install, mga rekomendasyon sa brazing parameter, at on-site na suporta para sa malalaking proyekto.
8. Paano Tukuyin ang Tamang D-Type Header para sa Iyong System
-
Hakbang 1 — Tukuyin ang kapasidad ng system:Tukuyin ang iyong disenyo ng cooling load (kW) upang piliin ang naaangkop na diameter ng header.
-
Hakbang 2 — Uri ng nagpapalamig:R-410A, R-32, CO₂, o propane — bawat isa ay nangangailangan ng tiyak na rating ng presyon.
-
Hakbang 3 — Paraan ng koneksyon:Brazed, mekanikal (O-ring), o welded joints.
-
Hakbang 4 — Mga kondisyon sa kapaligiran:Ang mga kapaligiran sa baybayin o pang-industriya ay maaaring mangailangan ng anodized o coated finish.
-
Hakbang 5 — Isumite ang drawing o sample:Ang aming engineering team ay tumugon sa loob ng 24 na oras na may posibilidad at quotation.
9. Sinupower — Ang Iyong Pangmatagalang Thermal Component Partner
Itinatag noong 2018 ni G. Gao Qiang (dating may Fortune 500 manufacturer), ang Sinupower ay lumago mula sa isang precision tube specialist hanggang sa isang full-service na thermal component supplier. Ang amingPinakamataas na Thermal Dissipation D-Type Condenser Header Pipeay idinisenyo, ginagamitan, at ginawang ganap na in-house — nagbibigay sa amin ng ganap na kontrol sa kalidad, oras ng pag-lead, at gastos.
-
33 patente— kabilang ang 2 patent ng pag-imbento para sa D-profile extrusion at pag-optimize ng daloy.
-
90+ unit ng kagamitan— welding lines, drawing machine, annealing furnace, punch press, at sawing station.
-
Presensya sa merkado:87.8% East China, 8.4% South China, 3.8% North China — na may aktibong paghahanda sa pag-export para sa mga pandaigdigang merkado.
-
Permanenteng kooperasyon:Sanhua, Danfoss, Pankl — isang testamento sa aming kalidad na pagkakapare-pareho at pagiging maaasahan ng supply.
10. Mga Madalas Itanong
Q1: Ano ang maximum na operating pressure para sa mga header na ito?Ang aming 6061-T6 na mga header ay na-rate sa 4.5 MPa (650 psi) sa 65°C. Available ang mga bersyon ng CO₂ na may 7.0 MPa na rating.
Q2: Maaari mo bang itugma ang isang kasalukuyang dimensyon ng header ng kakumpitensya?Oo. Nagre-reverse-engineer kami mula sa mga sample o drawing — karaniwang sa loob ng 5 araw ng trabaho para sa dimensional na kumpirmasyon.
Q3: Ano ang karaniwang MOQ?1,000 piraso para sa karaniwang laki. Mga custom na profile: 500 piraso. Tinanggap ang mga pagsubok na order na 50–200 piraso nang may naunang talakayan.
Q4: Nagbibigay ka ba ng mga ulat ng burst test?Oo. Ang bawat batch ay may kasamang burst test na ulat sa 1.5× na presyon ng disenyo, na may sertipikadong pagkakalibrate ng kagamitan.
Q5: Anong packaging ang ginagamit mo para sa kargamento sa dagat?PE-bagged, foam-separated layer, steel-reinforced wooden crates bawat ISPM-15. Ang pag-load ng container ay pinangangasiwaan ng dokumentasyon ng larawan.
Q6: Makakatulong ba ang Sinupower sa muling pagdidisenyo ng system para magamit ang mga aluminum header?Oo. Ang aming engineering team ay nagbibigay ng konsultasyon sa mga paraan ng pagsali, thermal expansion, at system integration.
11. Proseso ng Pagtupad ng Order
-
Pagtatanong at pagsusuri sa pagguhit— 24 na oras na paunang tugon
-
Sample na produksyon at pag-apruba— 10–15 araw ng trabaho
-
Mass production na may SPC monitoring— 15–25 araw ng trabaho
-
Huling paglabas ng QC— 100% dimensyon + burst test + visual inspection
-
Pag-iimpake at pagpapadala- sinusubaybayan ang kargamento na may buong dokumentasyon
📬 Hilingin ang iyong teknikal na datasheet at sample na quote
Tumutugon ang Sinupower sa loob ng 24 na oras — kabilang ang mga drawing, mga ulat sa pagsubok, at pagpepresyo.
