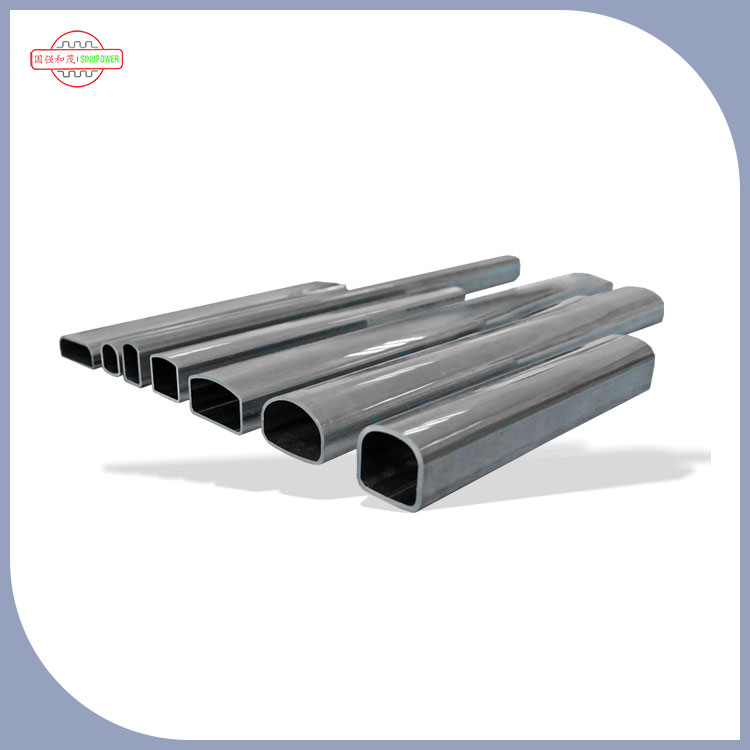

Ang pangunahing pipe (din na karaniwang tinutukoy bilang "sari -sari" o "pangunahing pipe") ng isang head pipe para sa kahanay na daloy ng condenser ay isa sa mga pangunahing sangkap na istruktura nito, na direktang tinutukoy ang kahusayan ng paglipat ng init, katatagan ng system, at pagiging maaasahan ng pagpapatakbo ng pampalapot. Ang papel nito ay maaaring mapalawak mula sa apat na pangunahing sukat: daluyan ng pamamahagi/koleksyon, suporta sa istruktura, balanse ng presyon, at tulong sa pagpapalitan ng init, tulad ng sumusunod:
1 、Core Function: Tumpak na maglaan at mangolekta ng mga ref upang matiyak ang kahusayan ng palitan ng init
Ito ang pinakamahalagang papel ng isang superbisor. Ang core heat exchange unit ng isang parallel flow condenser ay "pangunahing pipe+flat tube+fins", kung saan ang pangunahing pipe ay nahahati sa isang inlet pangunahing pipe at isang outlet main pipe, na nagtutulungan upang makamit ang mahusay na daloy ng nagpapalamig:
Superbisor ng pagpasok: pantay na ipamahagi ang nagpapalamig
Ang mataas na temperatura at mataas na presyon ng gas na nagpapalamig mula sa tagapiga ay unang pumapasok sa pangunahing pipe ng inlet. Ang superbisor ay ipamahagi ang nagpapalamig nang pantay -pantay sa dose -dosenang mga kahanay na flat tubes sa pamamagitan ng "mga butas ng pag -iiba" o "mga istruktura ng diversion" sa loob (flat tubes ang pangunahing mga channel para sa nagpapalamig na makipagpalitan ng init sa hangin).
Kung ang pamamahagi ay hindi pantay, ang ilang mga flat tubes ay maaaring maging "heat saturated" dahil sa labis na nagpapalamig, habang ang iba ay maaaring maging "walang laman na tubo" dahil sa hindi sapat na nagpapalamig, na direktang binabawasan ang pangkalahatang kahusayan ng paglipat ng init ng pampalapot at kahit na nagiging sanhi ng isang mataas na alarma ng presyon sa system.
I -export ang Superbisor: Kolektahin at gabayan ang nagpapalamig
Matapos makumpleto ang pagpapalitan ng init na may panlabas na malamig na hangin sa flat tube, ang nagpapalamig na condense mula sa isang "gaseous" na estado sa isang "gas-likido na pinaghalong" o "likido" na estado, at pagkatapos ay dumadaloy sa pangunahing pipe ng outlet. Kinokolekta ng superbisor ang lahat ng nagpapalamig sa mga flat tubes at ipinapadala ito sa aparato ng throttling (tulad ng isang balbula ng pagpapalawak) sa pamamagitan ng pipeline ng outlet upang makumpleto ang susunod na yugto ng siklo ng pagpapalamig.
Gumagamit din ang superbisor ng pag -export ng isang "likidong istraktura ng akumulasyon" (tulad ng isang ilalim na uka) upang matiyak na ang likidong nagpapalamig ay dumadaloy muna at bawasan ang pagpasok ng gas na nagpapalamig sa aparato ng throttling (upang maiwasan ang pagbaba ng kahusayan sa throttling).
2 、Suporta sa istruktura: Nakapirming yunit ng palitan ng init upang matiyak ang pangkalahatang katatagan
Ang mga flat tubes at palikpik ng parallel flow condenser ay kailangang maayos ng pangunahing pipe upang makabuo ng isang mahigpit na kabuuan:
Ang mga superbisor ay karaniwang gumagamit ng mataas na lakas na aluminyo na haluang metal na haluang metal (magaan, mahusay na thermal conductivity), na mahigpit na konektado sa mga flat pipe sa pamamagitan ng "mekanikal na pagpapalawak" o "brazing" na mga proseso. Hindi lamang ito makatiis sa mataas na presyon ng nagpapalamig (karaniwang 1.5-3.0 MPa), ngunit pigilan din ang mga panlabas na epekto tulad ng pagmamaneho ng sasakyan at panginginig ng boses.
Kung walang nakapirming superbisor, dose -dosenang mga manipis na flat tubes ang masisira dahil sa hindi pantay na stress, na nagiging sanhi ng pagpapalamig ng nagpapalamig at direktang sumisira sa pampalapot.
3 、Pressure Balance: Buffer Refrigerant fluctuations upang maprotektahan ang kaligtasan ng system
Sa panahon ng pagpapatakbo ng sistema ng pagpapalamig, ang presyon ng nagpapalamig ay maaaring magbago dahil sa mga kondisyon ng pagtatrabaho tulad ng pagsisimula ng compressor at mga pagbabago sa nakapaligid na temperatura. Ang pangunahing pipe ay maaaring mag -buffer ng presyon sa pamamagitan ng mga sumusunod na pamamaraan:
Dami ng buffer: Ang pangunahing pipe ay may isang tiyak na dami sa loob, na maaaring pansamantalang mapaunlakan ang "labis" na nagpapalamig na sanhi ng biglaang pagtaas ng presyon, pag -iwas sa presyon ng system mula sa agad na paglampas sa kaligtasan ng threshold (tulad ng kapag ang presyon ng paglabas ng compressor ay masyadong mataas, ang pangunahing tubo ay maaaring maibsan ang epekto ng mataas na presyon sa patag na pipe).
Gas Liquid Separation Assistance: Sa outlet main pipe, ang gaseous refrigerant ay makaipon sa itaas na bahagi ng pangunahing pipe dahil sa mababang density, habang ang likidong nagpapalamig ay magdeposito sa mas mababang bahagi dahil sa mataas na density. Ang "itaas at mas mababang layered" na istraktura ng pangunahing pipe ay maaaring makatulong sa paghihiwalay ng gas at likido, binabawasan ang panganib ng "likidong martilyo" (kung ang likidong nagpapalamig ay direktang pumapasok sa tagapiga, magdudulot ito ng pinsala sa tagapiga).
4 、Tulong sa Pagpapalit ng Heat: Binabawasan ang lokal na paglaban sa thermal at nagpapabuti sa pangkalahatang kahusayan sa paglilipat ng init
Bagaman ang superbisor ay hindi ang pangunahing sangkap ng palitan ng init, maaari silang makatulong sa pagpapalitan ng init sa pamamagitan ng materyal at istruktura na disenyo:
Materyal na thermal conductivity: Ang aluminyo haluang metal na ginamit para sa pangunahing pipe ay may thermal conductivity na halos 200W/(M · K), na mas mataas kaysa sa ordinaryong materyal na bakal. Maaari itong higit na maikalat ang init na inilipat ng flat pipe sa hangin, na binabawasan ang lokal na akumulasyon ng init (tulad ng kapag ang temperatura na malapit sa pangunahing pipe ay mataas, ang pangunahing pipe ay maaaring makatulong sa pagwawaldas ng init upang maiwasan ang pag -crack sa koneksyon sa pagitan ng flat pipe at ang pangunahing pipe dahil sa labis na pagkakaiba sa temperatura).
Structural Optimization: Ang ilan sa mga panlabas na dingding ng pangunahing mga tubo ay idinisenyo gamit ang "micro fins" o "grooves" upang madagdagan ang lugar ng contact na may hangin, hindi tuwirang pagpapabuti ng kahusayan sa pagwawaldas ng init (lalo na sa mga compact na puwang tulad ng air air conditioning, ang disenyo na ito ay maaaring magbayad para sa problema ng hindi sapat na lugar ng palitan ng init).
