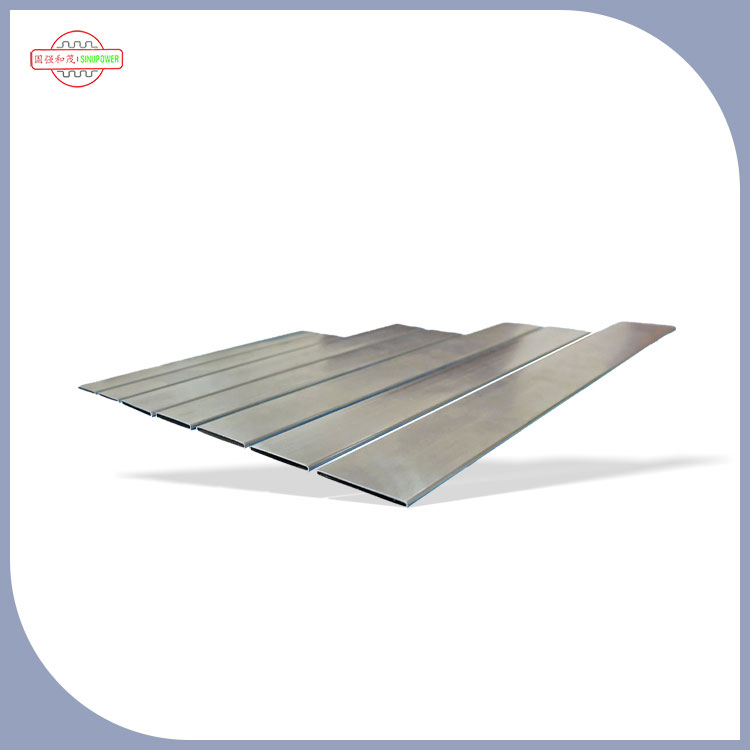

AngB-Tubes para sa Nakatuping Radiatorgumaganap ng isang pangunahing papel sa pagsasagawa ng sirkulasyon at paglipat ng init ng pangunahing daluyan ng pagpapalitan ng init, habang umaangkop sa mga katangian ng istruktura ng natitiklop na radiator, na isinasaalang-alang ang kahusayan sa paglipat ng init, lakas ng istruktura, at kakayahang umangkop sa pagpupulong. Ito ang pangunahing carrier para sa pagkamit ng function ng heat dissipation, at ang partikular na function nito ay maaaring i-disassemble sa mga sumusunod na pangunahing dimensyon:
1. Saradong channel ng sirkulasyon ng pangunahing daluyan ng pagpapalitan ng init
Bilang isang eksklusibong channel ng daloy para sa cooling media tulad ng tubig, ethylene glycol antifreeze, at thermal oil, napagtanto nito ang direksyon ng sirkulasyon ng medium sa loob ng radiator, iniiwasan ang medium leakage, at tinitiyak ang matatag na operasyon ng closed cycle ng heat dissipation system. Ito ang "transmission vessel" para sa paglipat ng init mula sa dulo ng pinagmumulan ng init hanggang sa dulo ng pagwawaldas ng init ng radiator, at ang lahat ng pag-uugali ng paglipat ng init ay batay sa daloy ng daluyan sa loob ng B tube.
2.Efficient pagpapadaloy at exchange core ng init
Sa isang banda, ang pader ng B tube ay direktang nakikipag-ugnayan sa mga bahagi ng pagpapalitan ng init o daluyan ng mataas na temperatura sa dulo ng pinagmulan ng init, na mabilis na sumisipsip ng init at dinadala ito sa labas ng dingding ng tubo; Sa kabilang banda, ang panlabas na bahagi ng pader ng tubo ay malapit na nakakabit sa heat dissipation fins ng natitiklop na radiator, na inililipat ang hinihigop na init sa mga palikpik, at pagkatapos ay palawakin ang lugar ng pagwawaldas ng init sa pamamagitan ng mga palikpik upang maisagawa ang sapilitang paglipat ng init ng convection sa hangin, pagkumpleto ng kumpletong proseso ng paglipat ng init ng "heat absorption mass transfer heat release". Direktang tinutukoy ng thermal conductivity at structure ng tube wall ang basic heat transfer efficiency ng radiator.
3.Assembly at suporta sa istruktura para sa mga natitiklop na istruktura
Ang pangunahing tampok ng isang natitiklop na radiator ay ang mga palikpik ay nakaayos sa isang nakatiklop na paraan upang makatipid ng espasyo at mapataas ang density. Ang cross-sectional na hugis at structural na sukat ng B tube ay partikular na inangkop sa folding layout na ito, at maaaring tumpak na i-embed sa mga nakalaan na slot o mounting hole ng folding fins, na nakakamit ng mahigpit na pagpupulong sa pagitan ng mga tube at fins. Kasabay nito, bilang skeleton component ng radiator core, ginagawa nito ang sumusuportang papel ng mga palikpik at pangkalahatang istraktura, lumalaban sa medium pressure, stress ng pagpupulong, at epekto ng vibration habang ginagamit, tinitiyak ang katatagan ng natitiklop na istraktura, at iniiwasan ang pagpapapangit ng core at paghihiwalay ng tubo at palikpik.
4.Pressure bearing at sealing na proteksyon upang matiyak ang pagiging maaasahan ng system
Sa panahon ng pagpapatakbo ng sistema ng paglamig, mayroong isang tiyak na presyon sa loob, at ang B pipe ay kailangang magkaroon ng kaukulang kapasidad na nagdadala ng presyon upang mapaglabanan ang panloob na presyon na nabuo ng sirkulasyon ng daluyan at maiwasan ang pagkawasak at pagtagas ng dingding ng tubo; Kasabay nito, ang disenyo ng port ng B-tube ay iniangkop sa water chamber/end cover sealing structure ng radiator, na nakikipagtulungan sa mga joints at seal upang bumuo ng isang kumpletong closed system, na pumipigil sa medium leakage, at umaayon sa pangmatagalang stable na mga pangangailangan sa operasyon ng folding radiator sa ilalim ng iba't ibang mga kondisyon sa pagtatrabaho (tulad ng mga kagamitang pang-industriya, mga bagong baterya ng enerhiya, atbp.).
I-optimize ang paglaban sa daloy at pagkakapareho ng paglipat ng init
Ang panloob na diameter, cross-sectional na profile, at disenyo ng flow channel ng B-tube ay na-optimize upang mabawasan ang resistensya ng daloy at pagkonsumo ng enerhiya ng circulation pump habang tinitiyak ang medium flow rate. Kasabay nito, ang daluyan ay pantay na dumadaloy sa loob ng tubo, na nag-iwas sa hindi pantay na paglipat ng init na dulot ng lokal na bilis ng daloy na masyadong mabilis o masyadong mabagal. Kasama ang mataas na densidad na pag-aayos ng mga nakatiklop na palikpik, ang pamamahagi ng temperatura sa lugar ng paglipat ng init ng buong core ng radiator ay mas balanse, na nagpapabuti sa pagkakapare-pareho ng pangkalahatang epekto ng pagwawaldas ng init.
Bilang karagdagan, bilang tugon sa magaan at compact na mga kinakailangan ng foldable radiators, ang B-tubes ay karaniwang gawa sa manipis na pader at mahusay na heat exchange na materyales (gaya ng aluminum alloy at copper alloy), na maaaring matiyak ang heat transfer at pressure bearing capacity habang binabawasan ang kabuuang bigat ng radiator. Ito ay naaayon sa layunin ng disenyo ng "maliit na volume, mataas na lakas ng pagwawaldas ng init" ng mga natitiklop na istruktura at isang pangunahing sangkap para sa mga natitiklop na radiator upang makamit ang mahusay, siksik, at maaasahang pagkawala ng init.
