Paano Napapabuti ng Flat Oval Tubes ang Pagganap ng Heat Exchanger sa Masikip na Lugar?

Abstract: Mga Flat Oval Tubeay malawakang ginagamit sa mga finned-tube heat exchanger dahil nakakatulong ang mga ito na balansehin ang dalawang bagay na patuloy na nilalabanan ng mga customer: malakas na paglipat ng init at mababang air-side resistance. Pinaghiwa-hiwalay ng artikulong ito kung ano ang Flat Oval Tubes, kung saan kumikinang ang mga ito, ang pinakakaraniwang mga punto ng pananakit ng mamimili (pagbaba ng presyon, ingay, mga limitasyon sa kapasidad, kaagnasan, hindi pare-parehong mga dimensyon, mga isyu sa pagsali), at isang praktikal na checklist upang matulungan kang tukuyin ang tamang tubo para sa iyong proyekto. Makakakita ka rin ng talahanayan ng paghahambing, mga tip sa pagpili, at isang FAQ para makalipat ka mula sa "hindi sigurado kung ano ang hihilingin" patungo sa "tiwalang desisyon sa pagbili."

Talaan ng mga Nilalaman

• Balangkas
• Ano ang Flat Oval Tubes?
• Mga Pain Point ng Customer at Paano Nakakatulong ang Mga Flat Oval Tube
• Kung saan Karaniwang Ginagamit ang Flat Oval Tube
• Mga Flat Oval Tube vs Round Tubes Comparison Table
• Isang Praktikal na Gabay sa Pagpili
• Checklist ng Kalidad Bago Ka Mag-order
• Mga Tala ng Disenyo na Pinipigilan ang Muling Paggawa
• FAQ
• Mga Susunod na Hakbang

Balangkas

1. Tukuyin kung ano ang Flat Oval Tubes at kung bakit mahalaga ang hugis.
2. Ikonekta ang hugis sa mga problema sa totoong mundo: airflow resistance, ingay, footprint, fin contact, at operating cost.
3. Ipakita ang karaniwang mga aplikasyon at pamantayan ng desisyon.
4. Ikumpara ang Flat Oval Tubes na may mga round tube sa isang buyer-friendly table.
5. Magbigay ng checklist ng pagpili: mga materyales, sukat, pagpapaubaya, paraan ng pagsali, diskarte sa kaagnasan, at inspeksyon.
6. Tapusin ang mga susunod na hakbang at madaling paraan para makipag-ugnayan sa isang supplier.

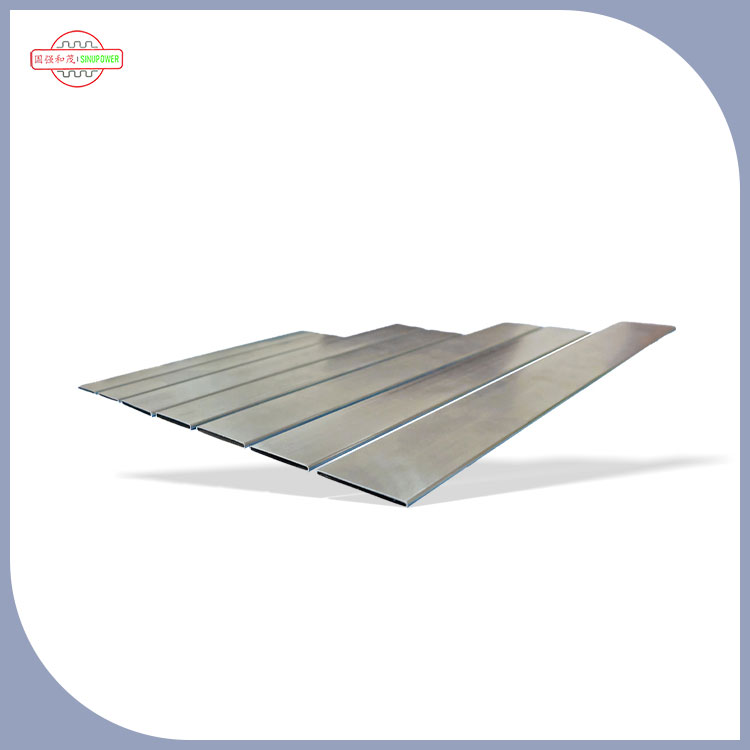

Ano ang Flat Oval Tubes?

Mga Flat Oval Tubeay mga heat-transfer tube na may oval na cross-section na may "flatter" na profile kaysa sa tradisyonal na round tube. Sa mga finned-tube heat exchanger, ang tubo ay ang highway para sa iyong gumaganang fluid (tubig, nagpapalamig, glycol, langis, atbp.), habang tumutulong ang mga palikpik. makipagpalitan ng init sa hangin. Ang hugis ng tubo ay nakakaimpluwensya kung paano dumadaloy ang hangin sa paligid ng coil, kung paano nakakabit ang mga palikpik, at kung gaano karaming init ang maaari mong ilipat sa bawat unit area.

Isipin ang Flat Oval Tubes bilang isang praktikal na pag-upgrade ng geometry: maaari nilang bawasan ang air-side resistance habang pinapanatili ang malakas na pagpapalitan ng init. Ang kumbinasyong iyon ay madalas na isinasalin sa mas maliliit na coil, mas tahimik na fan, mas mababang konsumo ng kuryente, o mas malawak na operating margin kapag nadumihan ang unit.

Unang isinasaalang-alang ng maraming mamimili ang Flat Oval Tubes kapag naabot nila ang isa sa mga hadlang na ito:limitadong espasyo sa pag-install, mahigpit na mga target ng enerhiya, mga limitasyon ng ingay, opressure-drop na mga kisame. Kung pamilyar iyon, ipagpatuloy ang pagbabasa—ang hugis na ito ay maaaring maging isang direktang solusyon kapag tinukoy nang tama.

Mga Pain Point ng Customer at Paano Nakakatulong ang Mga Flat Oval Tube

Ang pagbili ng heat-transfer tubing ay hindi lamang tungkol sa "laki ng tubo." Karamihan sa mga proyekto ay nabigo o naantala dahil sa mga nakatagong hadlang: air-side pressure drop, fin fit, corrosion, joining compatibility, at dimensional consistency mula batch hanggang batch. Narito kung paano matutugunan ng mga Flat Oval Tubes ang mga pinakakaraniwang sakit.

• Pain point 1: Mataas na pagbaba ng presyon sa gilid ng hangin at tumataas na enerhiya ng fan
  Sa maraming disenyo ng coil, ang air-side resistance ay nangingibabaw sa operating cost. Ang mga Flat Oval Tubes ay maaaring magpakita ng mas mababang profile na sagabal sa daloy ng hangin, tumutulong na mabawasan ang pagbaba ng presyon. Iyon ay maaaring mangahulugan ng mas maliliit na fan, mas mababang bilis ng fan, o mas matatag na performance kapag naipon ang alikabok.
• Pain point 2: "Kailangan namin ng higit na kapasidad, ngunit hindi maaaring lumaki ang bakas ng paa"
  Kapag hindi mo mapataas ang lalim ng coil o frontal area, sisimulan mong i-optimize ang geometry. Maaaring suportahan ng Flat Oval Tubes ang mga compact coil layout, madalas na tinutulungan ang mga designer na i-squeeze ang mas maraming performance mula sa parehong espasyo sa pamamagitan ng pagpapabuti kung paano gumagalaw ang hangin sa fin pack.
• Pain point 3: Mga limitasyon sa ingay (komersyal na HVAC, transportasyon, at kaginhawaan sa tirahan)
  Kung maaari mong bawasan ang air-side resistance, madalas mong bawasan ang lakas ng fan na kailangan para maabot ang parehong rate ng daloy—ito ang isa sa pinaka maaasahan mga landas sa mas mababang ingay, dahil maaari mong patakbuhin ang fan nang mas mabagal nang hindi sinasakripisyo ang kapasidad.
• Pain point 4: Hindi pare-parehong fin-to-tube contact at hindi pantay na paglipat ng init
  Ang mga finned coils ay umaasa sa magandang mekanikal na contact sa pagitan ng mga palikpik at tubo. Ang mahinang dimensional consistency ay nagdudulot ng maluwag na palikpik, mas mataas na thermal resistance, at performance scatter. Ang mga Flat Oval Tubes ay madalas na ipinares sa mga disenyo ng palikpik na pinapaboran ang stable contact area—kapag kinokontrol ang mga tolerance.
• Pain point 5: Corrosion, pagtagas, o maagang pagkabigo sa malupit na kapaligiran
  Ang materyal ng tubo, kondisyon sa ibabaw, at diskarte sa patong ay mahalaga gaya ng hugis. Ang mga Flat Oval Tubes ay magagamit sa maraming opsyon sa materyal, na nagbibigay-daan sa iyong i-target ang mga partikular na panganib sa kaagnasan (halumigmig, spray ng asin, mga kemikal sa paglilinis, tambutso sa industriya).
• Pain point 6: Mga isyu sa pagsali (brazing, welding, expansion, at mga header)
  Ang pagbubuo ng pagtatapos, kalidad ng tahi, at dimensional na pag-uulit ay direktang nakakaapekto sa kung paano maayos na kumonekta ang mga tubo sa mga header at kung gaano mapagkakatiwalaan ang mga joints na pumasa sa mga pagsubok. Ang pinakamahusay na mga resulta ay nagmumula sa pagtukoy ng paraan ng pagsali nang maaga, pagkatapos ay pagtutugma ng materyal ng tubo at mga pagpapaubaya sa paraang iyon.

Kung nagkaroon ka na ng coil na maganda sa papel ngunit hindi nakuha ang performance sa field, kadalasan ay dahil isa sa mga item sa itaas ay hindi tinukoy nang mahigpit sa detalye ng tubo.

Kung saan Karaniwang Ginagamit ang Flat Oval Tube

Lumilitaw ang mga Flat Oval Tubes sa malawak na hanay ng mga industriya dahil ang mga benepisyo (efficiency ng airflow, compactness, at stable fin integration) ilapat sa maraming air-to-fluid heat exchanger.

• HVAC coilspara sa mga komersyal na gusali at pag-retrofit na may malay sa enerhiya
• Mga palitan ng init sa sasakyan at transportasyonkung saan ang daloy ng hangin, ingay, at packaging ay mahigpit na pinipigilan
• Mga sistema ng pagpapalamig(mga condenser at evaporator) na naglalayon para sa mas mahusay na pagganap sa bawat metro kuwadrado
• Pang-industriya na paglamigkung saan ang tuluy-tuloy na operasyon ay ginagawang malaking gastos sa buhay ang fan power
• Malinis na silid at sensitibong kapaligirankung saan ang mas mababang ingay at predictable na pagganap ay mahalaga

Sa pagsasagawa, ang "tama" na pagpipilian ay nakasalalay sa iyong mga priyoridad: pinakamababang pagbaba ng presyon, pinakamataas na kapasidad, paglaban sa kaagnasan, o pagiging simple ng pagmamanupaktura. Tutulungan ka ng isang mahusay na supplier na ihanay ang geometry ng tubo sa mga priyoridad na iyon sa halip na itulak ang isang opsyon na one-size-fits-all.

Mga Flat Oval Tube vs Round Tubes Comparison Table

Isang Praktikal na Gabay sa Pagpili

Ang pinakamabilis na paraan upang maiwasan ang mga pagkaantala ay ang tukuyin ang Flat Oval Tubes tulad ng isang engineer at bilhin ang mga ito tulad ng isang project manager: tukuyin kung ano ang mahalaga, i-lock ang mga pagpapaubaya, at ihanay ang tubo sa iyong paraan ng pagsali at pagsubok.

• 1) Kumpirmahin ang iyong mga kondisyon sa pagpapatakbo
  Tukuyin ang working fluid, pressure range, operating temperature, at exposure sa paglilinis/pagpapanatili. Ito ay paliitin ang materyal at mga pagpipilian sa kapal ng pader.
• 2) Pumili ng materyal batay sa kapaligiran, hindi ugali
  Para sa kinakaing unti-unti o baybayin na kapaligiran, ang diskarte sa kaagnasan ay hindi opsyonal. Isaalang-alang kung kailangan mo ng hindi kinakalawang, pinahiran na bakal, o iba pang mga solusyon depende sa iyong system at mga kinakailangan sa pagsunod.
• 3) Tukuyin ang mga sukat na nakakaapekto sa fin fit
  Ang mga Flat Oval Tubes ay nangangailangan ng malinaw na mga kahulugan ng major/minor na dimensyon, corner radii (kung naaangkop), at pinapayagang ovality/flatness range. Kung ang mga palikpik ay sinuntok o natatakan upang tumugma sa tubo, ang tolerance stack-up ay napakahalaga.
• 4) Magpasya nang maaga sa iyong paraan ng pagsali
  Mag-expand ka man, mag-braze, magwelding, o mekanikal na sumali sa mga header, magbabago ang kondisyon ng dulo ng iyong tubo at mga kinakailangan sa ibabaw. Ang mga pagbabago sa pagsali sa huling yugto ay isang karaniwang sanhi ng muling paggawa ng coil.
• 5) Magplano para sa paggawa at lead time
  Kung kailangan mo ng mga custom na haba, end-forming, mga espesyal na coatings, o hindi karaniwang mga pagpapaubaya, ilagay iyon sa iyong iskedyul. Gusto mo rin ng mga pre-production sample bago ang mass production.

Ito ay kung saan ang isang makaranasang tagagawa ay makakapagtipid sa iyo ng mga linggo. Halimbawa,Sinupower Heat Transfer Tubes Changshu Ltd.nakatutok sa heat-transfer tubing na ginagamit sa mga aplikasyon ng coil at exchanger, at ang mga proyekto ay karaniwang mas mabilis na gumagalaw kapag ibinahagi mo ang iyong coil drawing, fin spec, at paraan ng pagsali sa harap.

Checklist ng Kalidad Bago Ka Mag-order

Ang mga Flat Oval Tubes ay maaaring maghatid ng mahusay na mga resulta, ngunit kung pare-pareho lang ang produkto. Narito ang isang checklist na madaling mamimili na maaari mong kopyahin sa iyong RFQ.

1. Dimensional consistency:major/minor na dimensyon, straightness, at length tolerance na nakahanay sa iyong fin tooling at mga header.
2. Kondisyon sa ibabaw:malinis, kontroladong surface finish na angkop para sa iyong paraan ng pagsali (lalo na para sa brazing o welding).
3. Kontrol sa kapal ng pader:sapat para sa mga kinakailangan sa presyon at pagbuo ng mga proseso nang walang pagmamaneho ng hindi kinakailangang timbang/gastos.
4. Integridad ng tahi (kung naaangkop):matatag na kalidad ng weld/seam na may test plan na tumutugma sa antas ng iyong panganib.
5. Diskarte sa pagsusuri sa pagtagas:tukuyin ang paraan ng pagsubok sa presyon at pamantayan sa pagtanggap bago magsimula ang produksyon.
6. Traceability:batch ID, mga inaasahan sa sertipikasyon ng materyal, at mga talaan ng inspeksyon na tumutugma sa iyong mga kinakailangan sa panloob na QA.
7. Packaging at proteksyon:iwasan ang mga transit dents at mga gasgas na maaaring makasira sa pagpapasok ng palikpik at maging sanhi ng mga pagtanggi.

Kung nasunog ka ng "mukhang maayos hanggang sa pagpupulong," ang dimensional na kontrol at proteksyon sa packaging ay karaniwang ang dalawang pinakamalaking pag-upgrade na maaari mong hilingin.

Mga Tala ng Disenyo na Pinipigilan ang Muling Paggawa

Ito ang mga praktikal na detalye na kadalasang nakakaligtaan hanggang sa unang pagtakbo ng produksyon:

• Mahalaga ang disenyo ng kwelyo ng palikpik
  Kahit na ang maliliit na pagbabago sa geometry ng tubo ay maaaring magbago ng puwersa ng pagpapasok ng palikpik, paglaban sa contact, at rate ng scrap. I-align ang fin tooling sa tube tolerance band.
• Huwag under-spec o over-spec tolerances
  Ang sobrang mahigpit na pagpapahintulot ay nagpapalaki ng gastos at oras ng tingga; ang sobrang maluwag na pagpapahintulot ay nagdudulot ng mga pagkabigo sa pagpupulong. Mga target na pagpapaubaya na tumutugma sa iyong kakayahan sa proseso ng coil.
• Account para sa kapal ng patong (kung ginamit)
  Ang mga proteksiyon na coatings ay maaaring magbago ng akma at pagsali sa gawi. Kung ang coating ay bahagi ng iyong corrosion plan, isama ito sa dimensional at process assumptions.
• Prototype sa iyong tunay na proseso
  Ang isang maikling pilot run gamit ang iyong aktwal na fin insertion, header joining, at pressure testing ay magpapakita ng mga problema nang mas mabilis kaysa sa anumang modelo ng spreadsheet.

FAQ

Q1: Lagi bang mas maganda ang Flat Oval Tubes kaysa sa round tubes?
A: Hindi palagi. Ang mga Flat Oval Tubes ay kumikinang kapag ang air-side resistance, ingay, o packaging ang iyong limiting factor. Ang mga round tube ay maaaring maging isang mahusay na pagpipilian para sa mataas na standardized na mga disenyo kung saan ang pagiging simple at malawak na pagkakatugma ng tool ay ang priyoridad.

Q2: Ano ang pinakamalaking pagkakamali ng mga mamimili kapag nag-order ng Flat Oval Tubes?
A: Iniiwan ang mga pangunahing detalye ng pagpapaubaya. Kung hindi malinaw na tinukoy ng RFQ ang dimensional consistency (kabilang ang mga inaasahan sa flatness/ovality), nanganganib ka sa mga problema sa fin fit, variable na performance ng coil, at mataas na scrap sa panahon ng assembly.

Q3: Binabawasan ba ng Flat Oval Tubes ang mga gastos sa pagpapatakbo?
A: Kaya nila. Kung binabawasan ng disenyo ang pagbaba ng presyon sa gilid ng hangin, maaari mong makamit ang parehong kapasidad na may mas mababang lakas ng fan o mas mababang bilis ng fan, na kadalasang isinasalin sa pagtitipid ng enerhiya at pagbaba ng ingay.

Q4: Anong impormasyon ang dapat kong ipadala sa isang supplier para sa isang mabilis na panipi?
A: Ibahagi ang iyong mga dimensyon ng tubo, kagustuhan sa materyal, kinakailangang haba, inaasahang taunang dami, paraan ng pagsali (sa mga header), hanay ng presyon/temperatura, at anumang mga kinakailangan sa kaagnasan o coating. Ang isang simpleng coil drawing at fin spec ay makakapagpabilis ng mga bagay nang husto.

Q5: Paano ko ibe-verify ang kalidad nang hindi binabagalan ang pagkuha?
A: Humingi ng sample set bago ang produksyon, humiling ng mga rekord ng dimensional na inspeksyon, tukuyin ang iyong paraan ng pagsubok sa pagtagas at pamantayan sa pagtanggap, at sumang-ayon sa proteksyon sa packaging. Pinapanatili nitong nakatutok ang QC at pinipigilan ang mga sorpresa sa panahon ng pagpupulong.

Mga Susunod na Hakbang

Ang mga Flat Oval Tubes ay hindi lang isang "iba't ibang hugis"—ang mga ito ay isang praktikal na pingga para sa pagpapabuti ng airflow efficiency, compactness, at performance stability kapag ang iyong disenyo ng exchanger ay umaabot sa mga limitasyon sa totoong mundo. Ang susi ay ituring ang tubo bilang bahagi ng isang sistema: mga palikpik, mga header, paraan ng pagsali, at kapaligiran lahat ay kailangang isaalang-alang nang sama-sama.

Kung sinusuri mo ang Flat Oval Tubes para sa paparating na coil o heat exchanger na proyekto, ibahagi nang maaga ang iyong pagguhit at mga kondisyon sa pagpapatakbo para magawa ng supplier. inirerekomenda ang pinaka-angkop na detalye ng tubo at plano ng inspeksyon. Para sa suporta sa produkto at mga detalye ng kakayahan sa pagmamanupaktura,makipag-ugnayan sa aminsaSinupower Heat Transfer Tubes Changshu Ltd.at gawin natin ang iyong mga hadlang sa isang maaasahang solusyon na handa sa produksyon.
